En Granada, cuando el equipo de laboratorio despliega el equipo de perforación rotatoria sobre el terreno, lo primero que evaluamos son las condiciones de la Vega y las estribaciones de Sierra Nevada. Allí, el diseño de cimentaciones sísmicas exige conocer la respuesta dinámica del suelo ante un evento sísmico, porque la normativa NCSE-02 clasifica la zona con aceleración básica 0,23 g. Realizamos ensayos de penetración estándar SPT y perfiles de ondas de corte mediante MASW para determinar la velocidad Vs30 del terreno, un parámetro crítico en el cálculo de la respuesta sísmica local. Sin estos datos, cualquier modelo de cimentación antisísmica queda sin base real.
Un perfil de ondas de corte Vs30 bien definido puede reducir en un 30% la incertidumbre del cálculo sísmico de la cimentación.
Metodología y alcance
Granada se asienta sobre una cuenca sedimentaria que amplifica las ondas sísmicas, como quedó demostrado en el terremoto de 1884 con magnitud 6,7. Por eso, el diseño de cimentaciones sísmicas en esta ciudad no puede limitarse a la capacidad portante estática; necesita un análisis de la amplificación local y del potencial de licuefacción en suelos granulares saturados de la vega. Nuestro laboratorio acreditado ISO 17025 aplica la clasificación de sitio NEHRP, que va de A (roca dura) a F (suelos licuables). Combinamos el ensayo de resistencia a compresión simple en muestras inalteradas con la evaluación de la capacidad de carga dinámica, integrando todo en un informe que cumple con la EHE-08 y el Eurocódigo 7.

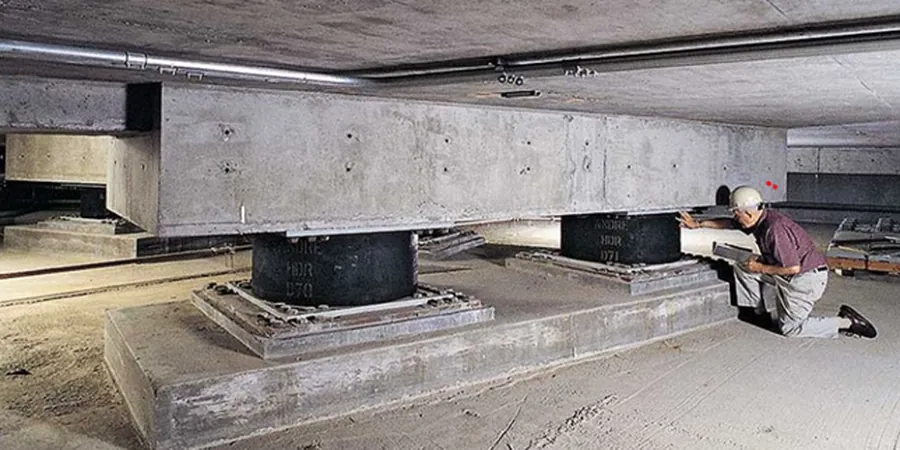

Imagen técnica de referencia — Granada
Consideraciones locales
El error más frecuente que vemos en obras de Granada es adoptar perfiles sísmicos genéricos de la normativa sin realizar ensayos dinámicos in situ. Esto lleva a subestimar la amplificación en suelos blandos de la Vega o a sobredimensionar innecesariamente la cimentación en zonas de roca compacta del Albaicín. Un diseño de cimentaciones sísmicas sin datos reales de Vs30 y sin evaluación de licuefacción puede traducirse en asientos diferenciales peligrosos o en una respuesta estructural desacoplada durante un seísmo.
Medición de la velocidad de ondas S en el perfil del suelo mediante análisis multicanal de ondas superficiales. Obtenemos la Vs30 necesaria para clasificar el sitio según NCSE-02 y NEHRP. Ideal para evaluar la amplificación sísmica local en Granada.
02
Ensayos de penetración estándar (SPT) con toma de muestras
Ejecutamos sondeos con recuperación de muestras alteradas e inalteradas, midiendo el N-SPT cada metro. Los resultados alimentan directamente las correlaciones de capacidad portante dinámica y licuefacción según los métodos de Seed-Idriss y Youd-Idriss.
03
Evaluación de licuefacción y respuesta sísmica 1D
A partir de los datos de SPT y Vs30, modelamos la respuesta del depósito de suelo ante el sismo de proyecto. Determinamos el factor de seguridad frente a licuefacción y los desplazamientos laterales esperados. Incluye informe geotécnico con recomendaciones de cimentación antisísmica.
Normativa aplicable
NCSE-02 (Norma de Construcción Sismorresistente Española), Eurocódigo 7 (EN 1997-1:2004) – Cimentaciones, UNE 103805/D4428M – Ensayo de ondas de corte (MASW), NEHRP Recommended Seismic Provisions – Clasificación de sitio, EHE-08 – Instrucción de Hormigón Estructural
Preguntas frecuentes
¿Qué normativa sísmica aplica al diseño de cimentaciones sísmicas en Granada?
En Granada la normativa de referencia es la NCSE-02, que fija una aceleración básica de 0,23 g para la capital. Complementamos con el Eurocódigo 7 (EN 1997-1:2004) para el cálculo geotécnico y con la guía NEHRP para la clasificación del tipo de suelo según Vs30. Todos los informes se ajustan a estos marcos legales.
¿Cuánto cuesta un estudio de cimentaciones sísmicas en Granada?
El rango orientativo para un estudio completo que incluya sondeos SPT, perfil MASW y evaluación de licuefacción está entre 760 y 2.490 euros, dependiendo de la profundidad de los sondeos, el número de ensayos y la complejidad del terreno. Para un presupuesto exacto es necesario conocer la ubicación y el tipo de estructura.
¿Es obligatorio el estudio de cimentaciones sísmicas para cualquier obra nueva en Granada?
Según la NCSE-02, es obligatorio para edificaciones de importancia normal o especial (viviendas colectivas, hospitales, centros educativos) en zonas de aceleración superior a 0,08 g, como Granada. Para obras menores, la normativa local puede exigir al menos una clasificación de sitio mediante Vs30 o SPT. Recomendamos consultar el Plan General de Ordenación Urbana de Granada.
