Un error que vemos con frecuencia en Granada es asumir que un suelo es uniforme solo por su aspecto. En la Vega, por ejemplo, la mezcla de limos del Genil con arenas del Cuaternario puede engañar a cualquier constructor. Sin un análisis granulométrico completo —que combine tamices para la fracción gruesa e hidrómetro para los finos— no se distingue un limo arenoso de una arena limosa. Eso, a la hora de proyectar una cimentación, cambia por completo la capacidad portante. Por eso, antes de definir el tipo de ensayo, conviene complementar con un estudio de mecánica de suelos completo para tener el contexto global del terreno.
Sin hidrómetro no se diferencia un limo de una arcilla activa, y eso cambia el diseño de cimentaciones en las laderas de Granada.
Metodología y alcance
En el laboratorio, el proceso arranca con una batería de tamices de 2 pulgadas hasta el n.º 200, donde el material se separa por vibración mecánica. La fracción que pasa el tamiz n.º 200 —esa que parece barro— se analiza con el hidrómetro de Bouyoucos, midiendo la velocidad de sedimentación en una probeta. En Granada, donde el contenido de arcillas en la zona de Albaicín y Sacromonte puede superar el 30 %, ese paso es determinante. Para terrenos con gravas o bolos, como los del piedemonte de Sierra Nevada, se requiere además un ensayo de clasificación de suelos que integre los resultados granulométricos con los límites de Atterberg. Todo se hace bajo control de temperatura y con lecturas a 1, 2, 5, 15, 30, 60, 250 y 1440 minutos.

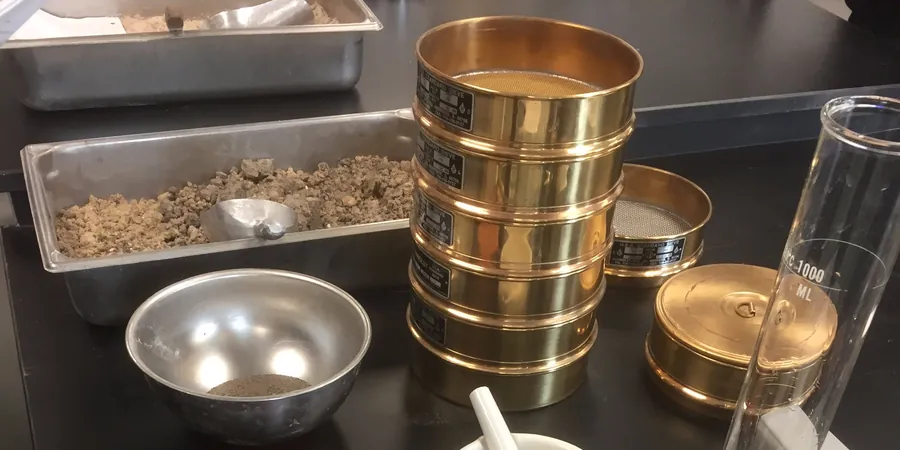

Imagen técnica de referencia — Granada
Consideraciones locales
Lo que más vemos en Granada es que en obras de urbanización en la Vega, donde los niveles freáticos son altos, se descarta el análisis granulométrico por considerarlo un gasto menor. El resultado son suelos mal clasificados que luego producen asentamientos diferenciales en los primeros dos años. Si además el terreno tiene finos plásticos, la falta del hidrómetro impide detectar arcillas expansivas típicas de la formación Alhambra. Un error que cuesta decenas de miles de euros en recalces. Por eso, cuando el proyecto involucra cargas importantes, incluimos siempre el análisis granulométrico completo como parte del estudio geotécnico.
Separación de partículas desde 75 mm hasta 0,075 mm con batería de 8 tamices, incluyendo lavado sobre tamiz n.º 200 para eliminar finos adheridos.
02
Sedimentación con hidrómetro
Determinación del porcentaje de limos y arcillas mediante la ley de Stokes, con lecturas programadas durante 24 horas para definir la curva completa.
03
Curva granulométrica y parámetros de uniformidad
Cálculo de D10, D30, D60, coeficiente de uniformidad (Cu) y curvatura (Cc) para clasificación USCS y AASHTO del suelo.
04
Informe técnico con interpretación geotécnica
Documentación detallada con gráficos, tabla de datos y recomendaciones para cimentación, terraplenes o rellenos en el contexto de Granada.
Normativa aplicable
UNE 103101 (2007): Método de ensayo para análisis granulométrico de suelos, UNE 103101: Distribución del tamaño de partículas por tamizado, UNE 103101:1995: Análisis granulométrico de suelos por tamizado
Preguntas frecuentes
¿Cuánto cuesta un análisis granulométrico completo en Granada?
El rango referencial para un análisis granulométrico con tamices e hidrómetro en Granada se sitúa entre 60 y 100 euros, dependiendo del número de muestras y la urgencia del informe. Consulta una cotización personalizada para tu proyecto.
¿Qué diferencia hay entre tamizar en seco y tamizar en húmedo?
El tamizado en seco se usa cuando el suelo está limpio y sin finos adheridos. En cambio, el tamizado en húmedo incorpora un lavado sobre el tamiz n.º 200 que elimina los limos y arcillas que pueden quedar pegados a las partículas gruesas, dando una lectura más precisa de la fracción fina. En suelos de Granada con alto contenido arcilloso, recomendamos siempre la vía húmeda.
¿Para qué tipo de proyectos en Granada es obligatorio el análisis granulométrico?
Es obligatorio en proyectos de cimentación superficial, terraplenes, rellenos controlados y obras viales. El Código Técnico de la Edificación (CTE) exige la clasificación del suelo, y el análisis granulométrico es el primer paso para obtenerla. En Granada, cualquier obra nueva en la Vega o en laderas del Albaicín lo requiere.
