Granada se asienta sobre una cuenca sedimentaria con potentes depósitos aluviales del río Genil y limos arcillosos de origen lacustre. El nivel freático suele aparecer entre 3 y 8 metros de profundidad, lo que exige métodos de exploración que no alteren significativamente el suelo. El ensayo CPT (Cone Penetration Test) es ideal aquí porque registra resistencia por punta y fricción lateral de forma continua, metro a metro. Para proyectos en el centro histórico o la Vega, este ensayo permite discriminar capas blandas de horizontes más competentes sin necesidad de extraer muestras. Complementamos la campaña con calicatas exploratorias para validar visualmente los estratos críticos.
El CPT entrega un perfil de suelo metro a metro sin alterar la muestra, ideal para la geología variable de la Vega de Granada.
Metodología y alcance
El equipo que usamos en Granada es un penetrómetro cónico remolcable de 20 toneladas, montado sobre camión todoterreno. La punta piezocónica mide simultáneamente resistencia en punta (qc), fricción lateral (fs) y presión de poros (u2). Todo el registro es digital con profundidad cada 2 cm. Las principales ventajas técnicas son:
Perfil continuo sin extracción de muestra ni avance por percusión.
Detección precisa de capas blandas, lentes de arena y zonas de alta compresibilidad.
Correlación directa con parámetros de diseño: ángulo de fricción, módulo de Young y coeficiente de consolidación.
En 8 horas promedio completamos 25 metros lineales de sondeo. Combinamos el CPT con el ensayo SPT cuando se requieren muestras para ensayos de laboratorio en arcillas expansivas típicas del Albaicín.

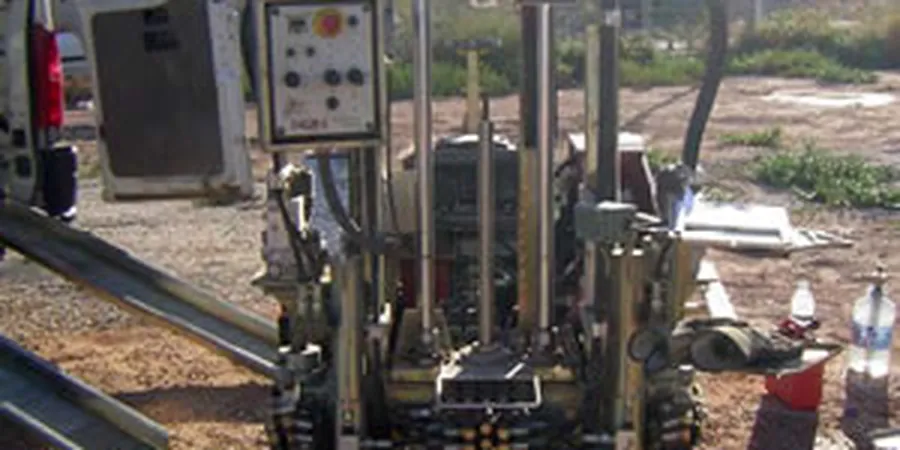

Imagen técnica de referencia — Granada
Consideraciones locales
En el Zaidín los suelos son limos arenosos con mejor capacidad portante, mientras que en el Realejo aparecen arcillas blandas de alta plasticidad que pueden generar asientos diferenciales. Ignorar estas diferencias y no realizar un ensayo CPT lleva a sobredimensionar cimentaciones o, peor, a fisuras por asentamiento. En la Vega de Granada los limos orgánicos requieren atención especial: el CPT identifica capas compresibles de menos de 50 cm que ningún otro ensayo puntual detecta. Por eso lo aplicamos sistemáticamente en promociones de vivienda y naves industriales de la periferia.
Penetración continua hasta 20 m con punta cónica de 60° y área de 10 cm². Registro de qc y fs. Ideal para suelos aluviales y limos de la Vega.
02
CPTu (piezocono)
Incluye medición de presión de poros en tiempo real. Permite estimar coeficiente de consolidación y detectar capas drenantes. Recomendado en arcillas del centro histórico.
03
CPT con sísmica (SCPTu)
Añade un geófono en la punta para medir vs30/" data-interlink="1">velocidad de ondas de corte (Vs). Útil para clasificación sísmica del suelo según el Eurocódigo 8. Aplicado en proyectos de altura en el Zaidín.
Normativa aplicable
ISO 17025:2017 (acreditación de laboratorio), UNE 103805 (procedimiento de penetración cónica), Eurocódigo 7 (EN 1997-2:2007) para interpretación geotécnica, UNE 103-804:1993 (ensayo de penetración estática)
Preguntas frecuentes
¿Qué diferencia al CPT del SPT?
El CPT registra resistencia continua metro a metro sin extraer muestra, mientras que el SPT es puntual cada metro y usa un muestreador partido. El CPT es más rápido y preciso para identificar capas delgadas, pero no entrega muestra física para ensayos de laboratorio. En Granada combinamos ambos cuando hay arcillas expansivas o limos orgánicos.
¿Cuánto cuesta un ensayo CPT en Granada?
El rango referencial para un ensayo CPT estándar en Granada es de 100 a 150 euros por metro lineal, incluyendo movilización del equipo y registro digital. El precio varía según el número de sondeos, la profundidad y si se requiere piezocono o sísmica. Consúltenos para una cotización ajustada a su proyecto.
¿Qué profundidad se puede alcanzar con el CPT en los suelos de Granada?
En condiciones típicas de la cuenca de Granada alcanzamos entre 20 y 30 metros. En suelos muy densos o con gravas (como en la zona del Genil) la penetración se limita a 10-15 m. En arcillas blandas del Albaicín hemos superado los 25 m sin dificultad. El equipo de 20 toneladas permite adaptarse a cada perfil.
¿En qué tipo de proyecto es obligatorio el CPT?
No es obligatorio por normativa general en España, pero sí muy recomendado en edificación de más de 4 plantas, naves industriales con cargas elevadas y obras lineales (carreteras, ferrocarriles). El Eurocódigo 7 lo cita como método preferente para perfiles continuos. En Granada lo exigimos en suelos de la Vega por su variabilidad lateral.
