Granada se asienta sobre una cuenca sedimentaria donde el nivel freático suele aparecer entre 3 y 8 metros de profundidad, especialmente en la vega y el cinturón periurbano. Esta combinación de arenas sueltas y agua subterránea hace que el análisis de licuefacción de suelos sea una exigencia habitual en proyectos de cierta envergadura. Cuando el terreno pierde resistencia durante un sismo, los edificios pueden sufrir asientos diferenciales o incluso vuelcos. Por eso, antes de cimentar en zonas como La Chana o el Zaidín, conviene complementar el diagnóstico con una evaluación de asentamientos que cuantifique los desplazamientos post-sísmicos y con un estudio de respuesta sísmica para definir el espectro de diseño.
En Granada, la licuefacción no es un riesgo teórico: la vega acumula varios metros de sedimentos aluviales saturados que pueden licuarse incluso con sismos moderados.
Metodología y alcance
Diferenciamos dos escenarios típicos en Granada: la vega con limos y arenas finas de alta compresibilidad frente a la colina de la Alhambra con suelos más densos y cementados. En la primera, el análisis de licuefacción de suelos exige ensayos de penetración estándar (SPT) con corrección por energía (N60) y determinación del contenido de finos según la metodología de Youd e Idriss (2001). En la segunda, el riesgo es menor pero no nulo si aparecen lentejones arenosos saturados. El procedimiento incluye:
Perforaciones con SPT cada 10 m de profundidad hasta rechazo o 30 m.
Toma de muestras inalteradas para ensayo triaxial cíclico en laboratorio.
Medición de velocidad de ondas de corte (Vs30) mediante MASW para clasificar el sitio según Eurocode 8.
El informe final entrega el factor de seguridad frente a licuefacción por capa y el potencial de asentamiento volumétrico.

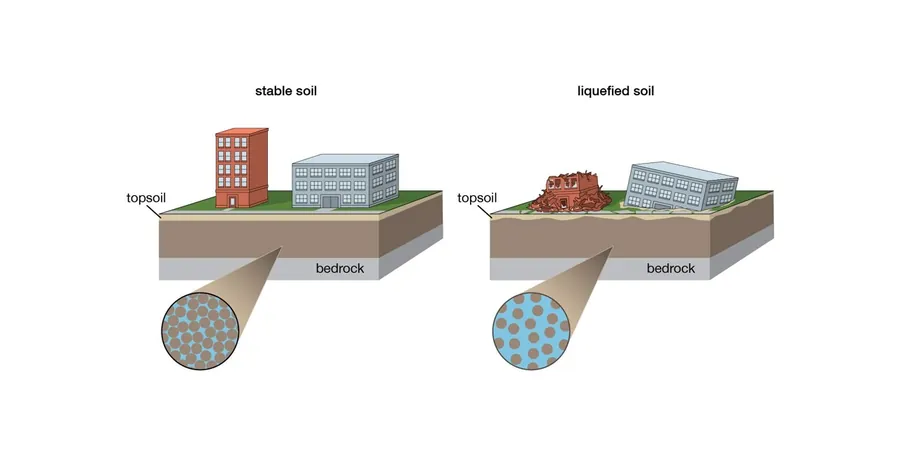

Imagen técnica de referencia — Granada
Consideraciones locales
La Vega de Granada está clasificada como zona de peligrosidad sísmica moderada-alta (aceleración básica ab > 0,16 g según el NCSE-02). Aquí, los suelos granulares sueltos con nivel freático alto pueden licuarse durante un terremoto de magnitud 6 o superior. El caso más crítico se da en urbanizaciones sobre antiguos meandros del río Genil, donde capas de arena limpia de 2 a 5 metros aparecen confinadas entre limos. Si no se evalúa correctamente, el colapso del terreno puede dañar cimentaciones superficiales, redes de saneamiento y losas de hormigón. Un análisis de licuefacción de suelos bien hecho identifica esas capas problema y permite diseñar drenes verticales o mejoramiento por vibrocompactación.
Ensayos de penetración estándar (SPT) con corrección energética
Realizamos perforaciones a rotación con recuperación de muestras cada metro, midiendo el número de golpes N y aplicando la corrección por energía (N60) y por confinamiento (N160). Los resultados se cruzan con curvas de licuefacción de Seed-Idriss para obtener el factor de seguridad por profundidad.
02
Medición de Vs30 mediante análisis de ondas superficiales (MASW)
Desplegamos un tendido de 24 geófonos de 4,5 Hz para registrar ondas Rayleigh y generar el perfil de vs30/" data-interlink="1">velocidad de ondas de corte. Con Vs30 clasificamos el sitio según Eurocode 8 (A, B, C, D o E) y alimentamos modelos numéricos de respuesta sísmica 1D.
Normativa aplicable
Eurocode 7 (EN 1997-1:2004) – Acciones geotécnicas, Eurocode 8 (EN 1998-1:2004) – Diseño sísmico de cimentaciones, NCSE-02 – Norma de Construcción Sismorresistente Española, Youd e Idriss (2001) – Procedimiento NCEER para evaluación de licuefacción
Preguntas frecuentes
¿Qué diferencia hay entre licuefacción y asentamiento por consolidación?
La licuefacción ocurre en arenas saturadas durante un sismo, cuando la presión intersticial iguala la presión de confinamiento y el suelo pierde toda resistencia al corte. La consolidación, en cambio, es un proceso drenado y gradual que ocurre en arcillas bajo carga estática. En Granada, un análisis de licuefacción de suelos distingue ambos mecanismos mediante ensayos dinámicos (triaxial cíclico) y estáticos (edométrico).
¿Qué normativa española regula el estudio de licuefacción?
La NCSE-02 exige evaluar el potencial de licuefacción en suelos granulares saturados con aceleración sísmica de cálculo superior a 0,08 g. Además, el Eurocode 8 (EN 1998-1:2004) complementa con criterios de clasificación del terreno y métodos simplificados (Youd-Idriss). El laboratorio aplica ambas normas para emitir informes válidos ante la administración andaluza.
¿Cuánto cuesta un análisis de licuefacción de suelos en Granada?
El rango referencial para un estudio completo con SPT, MASW e informe geotécnico en Granada oscila entre 1.350 y 2.360 euros, dependiendo del número de sondeos, la profundidad alcanzada y la accesibilidad del terreno. Incluye ensayos de campo, laboratorio y modelización numérica.
