Granada se asienta sobre 700 metros de altitud en la falda de Sierra Nevada, un entorno geológico complejo con depósitos aluviales y coluviales. Extraer una muestra representativa del terreno es el primer paso para cualquier proyecto de cimentación o contención. El muestreo inalterado con tubo Shelby nos permite obtener cilindros de suelo con su estructura natural intacta, listos para ensayos de laboratorio que determinan parámetros como la resistencia o la compresibilidad. Sin esa muestra fiable, cualquier análisis posterior pierde validez.
Obtener una muestra inalterada con tubo Shelby es la única manera de medir la resistencia real del suelo en laboratorio. Sin ella, cualquier cálculo estructural se basa en suposiciones.
Metodología y alcance
En Granada aplicamos la norma UNE 103-100 para la extracción con tubo Shelby, un estándar que exige control riguroso de la velocidad de penetración y la relación de área del tubo. El proceso incluye:
Perforación previa con barrena helicoidal hasta la cota deseada.
Introducción del tubo Shelby mediante empuje hidráulico a velocidad constante.
Extracción, sellado y etiquetado inmediato para conservar la humedad natural.
Complementamos este servicio con ensayos de compresión simple para evaluar la resistencia del material intacto, y con clasificación de suelos mediante análisis granulométrico y límites de Atterberg. Todo el proceso queda registrado en un informe técnico con trazabilidad completa.

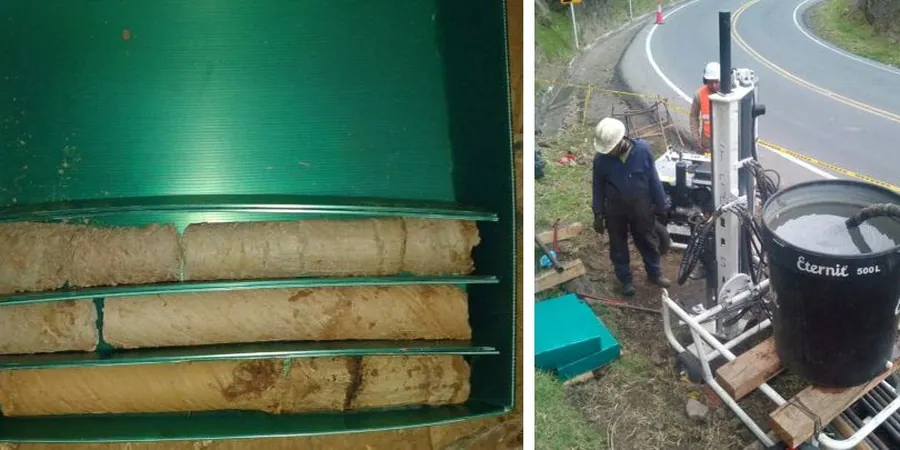

Imagen técnica de referencia — Granada
Consideraciones locales
El desarrollo urbano de Granada en las últimas décadas ha ocupado terrenos de vega y ladera con comportamientos geotécnicos muy distintos. En la zona del Genil, los suelos arcillosos expansivos pueden sufrir cambios volumétricos significativos con la humedad. En las faldas de la Alhambra, los materiales granulares sueltos presentan riesgo de asentamientos diferenciales. Un muestreo inalterado mal ejecutado —con tubo obstruido o demasiada fricción— distorsiona los resultados y lleva a diseños inseguros o sobredimensionados.
Realizamos la extracción de tubos Shelby durante la perforación con equipo hidráulico. Ideal para profundidades superiores a 3 metros donde no es viable la excavación manual. Cada muestra se extrae con control de velocidad y se sella en frascos herméticos para preservar la humedad.
02
Muestreo inalterado en calicatas
En terrenos accesibles con excavadora, tomamos muestras inalteradas directamente del fondo de la calicata mediante apisonado manual del tubo Shelby. Método rápido y económico para profundidades de hasta 2 metros. Perfecto para obras lineales como zanjas o cimentaciones superficiales.
03
Toma de muestras para ensayos de consolidación
Extraemos tubos Shelby específicamente orientados a ensayos edométricos. El proceso minimiza la alteración del suelo para obtener curvas de consolidación fiables. Incluye registro de humedad natural y densidad in situ antes del sellado.
Normativa aplicable
UNE 103-100: Muestreo inalterado de suelos con tubo Shelby, UNE 103-300: Determinación de la resistencia a compresión simple en suelos, UNE-EN ISO 22475-1: Standard Practice for Thin-Walled Tube Sampling of Soils, Eurocode 7 (EN 1997-2): Diseño geotécnico basado en ensayos de laboratorio
Preguntas frecuentes
¿Qué diferencia hay entre una muestra alterada y una inalterada con tubo Shelby?
Una muestra alterada se obtiene mediante barrenado o cuchara y pierde la estructura natural del suelo. La muestra inalterada con tubo Shelby conserva la disposición de partículas, porosidad y humedad original. Esto permite medir parámetros como la resistencia al corte o la compresibilidad en condiciones representativas del terreno real.
¿En qué tipo de suelos de Granada no es recomendable usar tubo Shelby?
En suelos muy sueltos o arenas limpias sin cohesión, el tubo Shelby no logra retener la muestra al extraerlo. Tampoco funciona en gravas o suelos con fragmentos gruesos que obstruyen el tubo. Para esos casos, se recomienda combinarlo con ensayos de penetración estándar (SPT) que proporcionan resistencia in situ.
¿Cuántas muestras inalteradas se necesitan para un estudio de cimentación en Granada?
Depende del tamaño del proyecto y la variabilidad del terreno. Para una vivienda unifamiliar en la vega, suelen bastar 2 o 3 muestras a distinta profundidad. Para un edificio de varias plantas en ladera, se requieren al menos 5 muestras distribuidas en sondeos representativos. El equipo técnico define la campaña según la estratigrafía prevista.
¿Cuánto cuesta el servicio de muestreo inalterado con tubo Shelby en Granada?
El precio referencial para el servicio completo —perforación, extracción, sellado y certificación— oscila entre 250 € y 570 € por muestra. Incluye el informe técnico con los parámetros de laboratorio básicos. Los costos pueden variar según la profundidad, el acceso al terreno y el número de muestras solicitadas.
