El clima semiárido de Granada, con precipitaciones medias anuales por debajo de 400 mm, genera condiciones particulares para la compactación de suelos granulares en la Vega y el Altiplano. En estas zonas, los depósitos aluviales y coluviales presentan densidades relativas iniciales bajas, lo que obliga a un diseño de vibrocompactación que contemple la humedad natural del terreno y la granulometría típica de la región. A diferencia de suelos arcillosos, aquí el reto es alcanzar la densidad máxima sin generar segregación, por lo que combinamos el control con densidad cono de arena para verificar la compactación in situ y ensayos de placa de carga para validar la capacidad portante final.
En la Vega de Granada, la vibrocompactación sobre depósitos aluviales permite incrementar la densidad relativa del 40% al 75% en una sola pasada, reduciendo asientos diferenciales.
Metodología y alcance
En Granada, muchas veces observamos que los proyectos de urbanización en la Vega fracasan por no considerar la heterogeneidad lateral de los depósitos fluviales. Por eso, nuestro diseño de vibrocompactación arranca con una campaña de reconocimiento que incluye calicatas y SPT para identificar lentes de grava suelta o arenas limosas. Los parámetros que controlamos son: profundidad de vibración (entre 0.5 y 6 m), energía específica (kWh/m³), espaciamiento entre puntos (1.5 a 3.0 m) y tiempo de vibración por punto (30-90 s). También ajustamos la frecuencia del vibrador (25-50 Hz) según la granulometría del material, algo crítico en suelos con finos no plásticos típicos del Altiplano granadino.

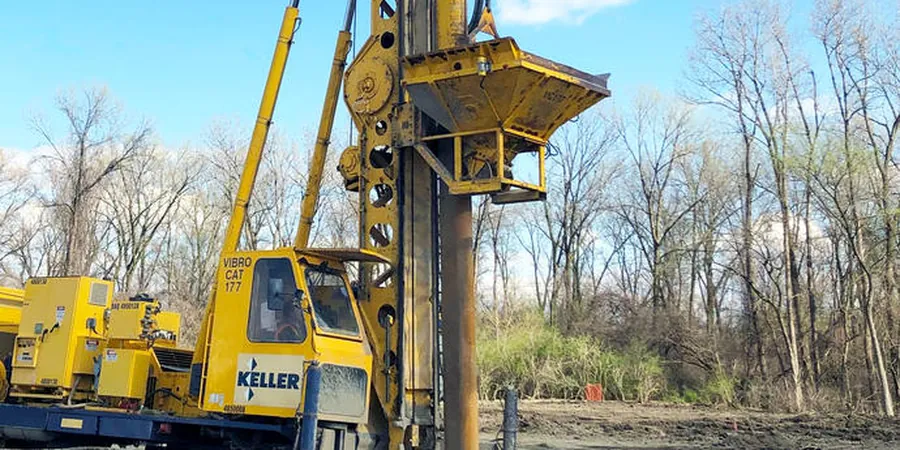

Imagen técnica de referencia — Granada
Consideraciones locales
Granada se asienta sobre la cuenca de antepaís de la Cordillera Bética, una zona con sismicidad moderada donde el último terremoto relevante (1884, Mw 6.5) causó daños en la Alpujarra. En suelos granulares sueltos de la Vega, un diseño de vibrocompactación deficiente puede dejar capas no densificadas que, ante un sismo, licúen y generen asientos catastróficos en edificaciones. Por eso, en cada proyecto vinculamos el diseño con el estudio de respuesta sísmica local, evaluando la amplificación en el perfil vibrocompactado.
Diseño de vibrocompactación para rellenos controlados
Para proyectos de urbanización en la Vega, definimos la malla de puntos, energía y frecuencia óptimas, con verificación mediante ensayos de densidad in situ y placa de carga.
02
Diseño de vibrocompactación en suelos naturales
En terrenos aluviales del Altiplano, ajustamos el tratamiento para mejorar la capacidad portante de cimentaciones superficiales, reduciendo el riesgo de asientos sísmicos.
Normativa aplicable
EN 1997-1:2004 (Eurocódigo 7), UNE 103-500:1994 (Compactación Proctor Modificado), UNE 103 (Densidad máxima de suelos granulares), Recomendaciones de la FHWA para mejora de suelos por vibrocompactación
Preguntas frecuentes
¿Qué normativa aplica al diseño de vibrocompactación en Granada?
Se aplica el Eurocódigo 7 (EN 1997-1:2004) como marco general, complementado con la UNE 103-500 para compactación y las recomendaciones del FHWA para vibrocompactación. En Granada, además, se considera la sismicidad local según la NCSE-02.
¿Cuánto cuesta un diseño de vibrocompactación en Granada?
El rango referencial para un diseño básico con informe técnico y plan de puntos vibrocompactados está entre 780 € y 2.850 €, dependiendo del área a tratar, la profundidad del tratamiento y la complejidad geotécnica del terreno.
¿Qué parámetros de control se miden durante la vibrocompactación?
Se registran la profundidad de vibración, el espaciamiento entre puntos, el tiempo de vibración, la frecuencia del vibrador y la energía específica aplicada. Posteriormente se verifica la densidad relativa in situ mediante cono de arena o placa de carga.
¿En qué tipo de suelos de Granada es más efectiva la vibrocompactación?
Es más efectiva en suelos granulares limpios o con menos de un 15% de finos, típicos de los depósitos aluviales de la Vega de Granada y del Altiplano estepario. En suelos con alto contenido de limos o arcillas, se requieren técnicas complementarias como precarga o drenes verticales.
