En Granada, las obras de infraestructura en zonas como la Vega o las laderas de Sierra Nevada exigen soluciones de contención eficientes. Un muro MSE combina relleno granular con refuerzos de geomalla o geotextil para estabilizar taludes en carreteras, plataformas industriales o urbanizaciones. Antes del diseño, es clave caracterizar el suelo con un ensayo de clasificación de suelos para definir los parámetros de resistencia y un ensayo CBR si se prevé tráfico sobre el terraplén. La clave está en integrar la mecánica del suelo reforzado con las condiciones locales.
Un muro MSE bien diseñado en Granada reduce hasta un 30% el volumen de excavación respecto a un muro de gravedad convencional.
Metodología y alcance
Para el diseño de muros MSE en Granada, el equipo técnico revisa tres aspectos fundamentales. Primero, la granulometría del relleno debe cumplir la especificación de la FHWA para evitar colmatación de los refuerzos. Segundo, la resistencia a largo plazo de las geomallas se verifica con ensayos de fluencia según UNE 103. Tercero, la interacción suelo-refuerzo se cuantifica mediante ensayos de arrancamiento. Estos datos permiten calcular la longitud de anclaje y la separación entre capas, asegurando un factor de seguridad global contra deslizamiento y vuelco.

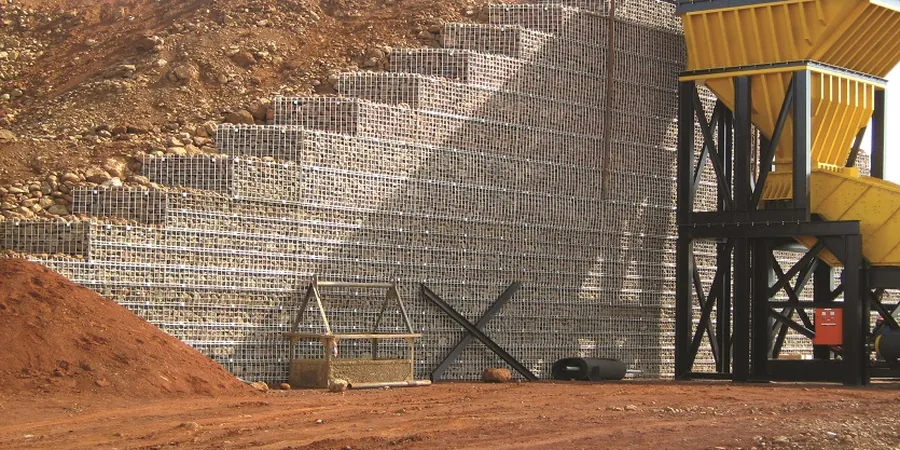

Imagen técnica de referencia — Granada
Consideraciones locales
Granada se ubica en una zona sísmica de actividad moderada (aceleración básica 0.12g según NCSE-02). Un muro MSE sin verificación dinámica puede sufrir desplazamientos permanentes durante un sismo. El riesgo es mayor en suelos granulares sueltos de la vega, donde la licuefacción del terreno de cimentación compromete la estabilidad global. Por eso, el diseño debe incluir un análisis seudoestático y, si el relleno es arenoso, un estudio de densificación previa. No hacerlo pone en riesgo la inversión y la seguridad vial o urbana.
Granulometría, compactación Proctor y ensayo de corte directo para verificar que el material cumple las especificaciones de la FHWA.
02
Ensayo de interacción suelo-refuerzo
Pruebas de arrancamiento (pull-out) en laboratorio para determinar el coeficiente de fricción y la resistencia al deslizamiento.
03
Diseño estructural y verificación sísmica
Cálculo de la estabilidad global, vuelco, deslizamiento y capacidad portante, incluyendo análisis seudoestático según NCSE-02.
04
Supervisión de puesta en obra
Control de compactación por capas, verificación de la colocación de geomallas y ensayos de control de calidad in situ.
Normativa aplicable
FHWA-NHI-10-024 (Design of MSE Walls), UNE 103 (Tensile Creep of Geosynthetics), AASHTO LRFD Bridge Design Specifications (Sección 11), Eurocode 7 (EN 1997-1:2004) – Geotechnical design
Preguntas frecuentes
¿Qué diferencia hay entre un muro MSE y un muro de contención de hormigón?
El muro MSE utiliza refuerzos de geomalla o geotextil embebidos en el relleno, lo que permite mayores alturas con menor volumen de hormigón. Es más flexible y económico en terrenos con buena capacidad portante.
¿Qué altura máxima puede alcanzar un muro MSE en Granada?
Con refuerzos uniaxiales de alta resistencia se han construido muros de hasta 15 m en proyectos de carreteras en la provincia. Para alturas superiores se requiere un análisis de estabilidad global y, a veces, combinarlo con anclajes.
¿Cuánto cuesta el diseño de un muro MSE?
El rango referencial para el servicio completo (caracterización, diseño y supervisión) en Granada oscila entre 720 y 2.600 euros, dependiendo de la altura y la complejidad del terreno. Consulte una cotización específica para su proyecto.
¿Qué normativas se aplican al diseño de muros MSE en España?
Se sigue la FHWA-NHI-10-024 para el diseño mecánico, la AASHTO LRFD para cargas y el Eurocódigo 7 (EN 1997-1) para la geotecnia. Además, la NCSE-02 regula la verificación sísmica en Granada.
¿Qué ensayos de laboratorio son necesarios antes de diseñar un muro MSE?
Se requieren granulometría del relleno, ensayo Proctor para la compactación óptima, corte directo o triaxial para el ángulo de fricción, y ensayo de arrancamiento para definir la interacción suelo-refuerzo.
