En Granada, donde la Vega y las estribaciones de Sierra Nevada generan suelos arcillosos y limosos con cambios de humedad estacionales muy marcados, el diseño de subrasante vial exige un conocimiento fino del comportamiento del terreno bajo carga. Lo que más vemos en esta zona es que muchas veces se subestima la capacidad de soporte de los horizontes superficiales, y luego aparecen deformaciones prematuras en el firme. Por eso, antes de proyectar cualquier capa de pavimento, es imprescindible realizar una campaña de reconocimiento que incluya ensayos de campo como los ensayos de placa de carga para determinar el módulo de reacción, complementados con una clasificación de suelos precisa que permita identificar materiales expansivos o colapsibles.
En suelos arcillosos de la Vega de Granada, un CBR inferior al 3% exige estabilización con cal o cemento antes de proyectar la capa base.
Metodología y alcance
Trabajamos con equipos de laboratorio y campo calibrados según la norma ISO 17025. Para el diseño de subrasante vial en Granada, aplicamos el ensayo Proctor Modificado (UNE 103501) para fijar la densidad seca máxima y la humedad óptima, y el ensayo CBR (UNE 103502) para estimar el índice de resistencia del suelo compactado. En obra, controlamos la compactación mediante el método del cono de arena y el densímetro nuclear, siempre contrastando los resultados con las especificaciones del pliego de condiciones técnicas. Nuestro procedimiento incluye:
Extracción de muestras representativas en calicatas a profundidad de apoyo de la explanada.
Determinación de límites de Atterberg y granulometría para clasificar el suelo según el Sistema Unificado (USCS) o la clasificación HRB (AASHTO M 145).
Ejecución de ensayos Proctor Estándar o Modificado según el tipo de tráfico previsto.
Obtención del CBR de laboratorio sobre muestras compactadas a la humedad óptima.
Con estos datos definimos el espesor de las capas estructurales del pavimento y el tipo de tratamiento necesario para la subrasante.

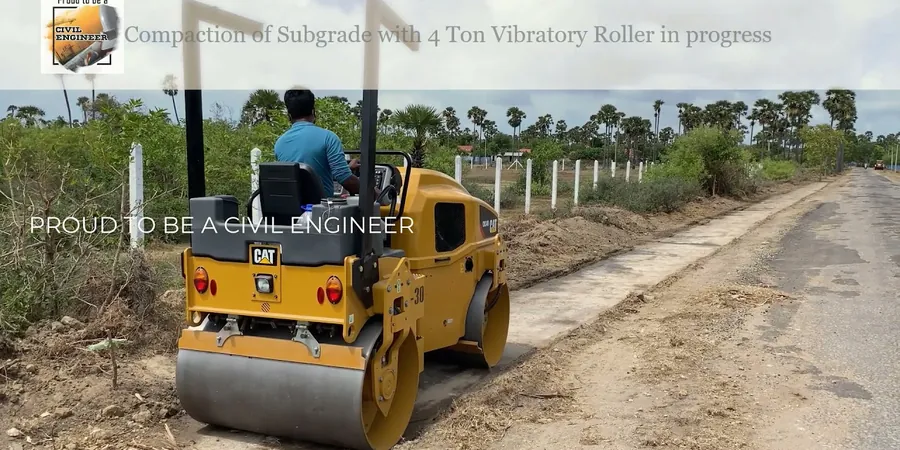

Imagen técnica de referencia — Granada
Consideraciones locales
La Vega de Granada presenta un nivel freático estacional que en invierno puede ascender hasta 1,5 metros de profundidad, especialmente en las zonas próximas al río Genil y sus afluentes. Cuando el agua satura los limos arcillosos de la subrasante, la capacidad portante se reduce drásticamente y se producen fenómenos de bombeo bajo las cargas del tráfico. Además, los suelos con alta plasticidad (arcillas del Triásico en la zona del Albaicín y el Sacromonte) generan cambios volumétricos por variaciones de humedad que agrietan el pavimento si no se trata la subrasante adecuadamente. Ignorar estos riesgos durante el diseño de subrasante vial en Granada conduce a fallos prematuros en firmes flexibles y rígidos.
Apertura de calicatas cada 200-500 m lineales con extracción de muestras alteradas e inalteradas para su análisis en laboratorio. Incluye perfilaje geológico del terreno y medición del nivel freático.
02
Ensayos de laboratorio completos
Proctor Modificado, CBR, límites de Atterberg, granulometría por tamizado y sedimentación, densidad de partículas y contenido de materia orgánica. Todos los ensayos se realizan bajo acreditación ISO 17025.
03
Control de compactación en obra
Verificación de la densidad in situ mediante cono de arena o densímetro nuclear, y determinación del grado de compactación alcanzado respecto al Proctor de referencia. Emitimos certificados de control para cada tongada.
Normativa aplicable
UNE 103501:1994 (Proctor Modificado), UNE 103502:1995 (Ensayo CBR en laboratorio), AASHTO M 145-91 (Clasificación HRB de suelos para carreteras), UNE 103103:1994 (Determinación del límite líquido), UNE 103104:1993 (Determinación del límite plástico)
Preguntas frecuentes
¿Cuánto cuesta un estudio de diseño de subrasante vial en Granada?
El rango referencial para un estudio geotécnico completo con ensayos Proctor, CBR y clasificación de suelos en Granada oscila entre €530 y €1.840, dependiendo del número de calicatas, la cantidad de ensayos y la complejidad del terreno. Este precio incluye la campaña de campo, los ensayos de laboratorio y el informe técnico con recomendaciones de espesores de pavimento.
¿Qué ensayos son obligatorios para diseñar la subrasante de una carretera?
Los ensayos mínimos exigidos por la normativa española (PG-3 y UNE) son: Proctor Modificado (UNE 103501) para definir la humedad óptima y densidad máxima, CBR (UNE 103502) para estimar la capacidad de soporte, límites de Atterberg (UNE 103103/104) para evaluar plasticidad, y granulometría completa (UNE 103101). En suelos con finos plásticos se recomienda añadir ensayos de hinchamiento libre y contenido de materia orgánica.
¿En qué se diferencia el diseño de subrasante para una carretera convencional y una autovía?
La principal diferencia radica en la categoría de tráfico y la vida útil del firme. Para autovías (T0 a T2 según la normativa), se exige un CBR mínimo del 10% en la explanada y un módulo de reacción (K) superior a 80 MPa/m, mientras que en carreteras convencionales (T3-T4) se admiten CBR del 5-8%. También varía el espesor de la capa de base granular y la necesidad de estabilización con cal o cemento en suelos marginales.
¿Qué tratamiento requiere una subrasante con arcillas expansivas en Granada?
En las arcillas expansivas típicas de la Vega de Granada y los depósitos triásicos del área metropolitana, el tratamiento más efectivo es la estabilización con cal viva (2-5% en peso) o cemento Portland (3-6%), aplicada en una capa de 30-50 cm de espesor y compactada a la humedad óptima. Este proceso reduce el índice de plasticidad y el potencial de hinchamiento, garantizando una explanada estable. Es imprescindible realizar ensayos de hinchamiento libre previos para dosificar correctamente el ligante.
¿Cuánto tiempo tarda el informe geotécnico para una obra vial?
Un estudio completo de diseño de subrasante vial con 5-10 calicatas y los ensayos estándar (Proctor, CBR, Atterberg, granulometría) suele estar listo en 2 a 3 semanas desde la finalización de la campaña de campo. Si se requieren ensayos adicionales como corte directo o consolidación, el plazo puede extenderse hasta 4 semanas. Priorizamos los informes de obra urgente con un suplemento del 20% sobre el presupuesto base.
