Muchas constructoras asumen que una losa de cimentación es la solución universal para terrenos difíciles, pero sin un estudio geotécnico detallado el riesgo de fisuración por asentamientos diferenciales se multiplica. En Granada, donde alternan depósitos aluviales del río Genil con arcillas expansivas de la Vega, un diseño sin parámetros reales del subsuelo conduce a reparaciones costosas. Por eso, antes de verter el hormigón conviene complementar con un análisis de asentamientos que cuantifique la deformación esperada bajo carga. La losa debe absorber los movimientos del terreno, no solo repartir el peso.
En Granada, una losa diseñada sin datos de balasto puede fisurarse a los seis meses por retracción del suelo arcilloso.
Metodología y alcance
El CTE DB SE-C y la Guía de Cimentaciones del Ministerio de Fomento exigen que el diseño de losa de cimentación en Granada contemple la presión admisible del terreno y el módulo de balasto. Dado que el 40% del casco urbano de Granada se asienta sobre suelos arcillosos de plasticidad media a alta, los ensayos de laboratorio son obligatorios. El protocolo incluye:
Sondeos mecánicos con extracción de muestras inalteradas al menos cada 25 m.
Ensayo de penetración estándar (SPT) para correlacionar resistencia y deformabilidad.
Clasificación unificada (USCS) y límites de Atterberg en laboratorio acreditado.
Con estos datos se define el espesor de la losa y la cuantía de acero necesaria para controlar la fisuración.

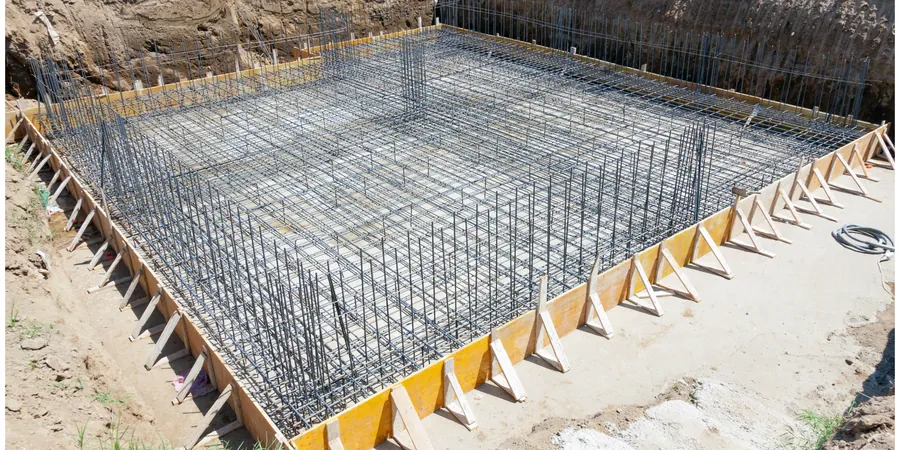

Imagen técnica de referencia — Granada
Consideraciones locales
El clima semiárido de Granada provoca ciclos de humectación y secado que alteran el volumen de las arcillas expansivas. Si el diseño de losa de cimentación no contempla estos cambios, el suelo se contrae en verano y la losa pierde apoyo en los bordes, generando grietas diagonales. En invierno, el hinchamiento puede levantar la losa hasta 3 cm en zonas de la Chana o el Zaidín. Para mitigarlo se exige un estudio de cambios volumétricos y, en casos críticos, la aplicación de un tratamiento químico del terreno o una cámara de ventilación bajo la losa.
30 - 80 MN/m³ en suelos granulares; 15 - 40 MN/m³ en arcillas
Asentamiento máximo admisible
25 mm (CTE DB SE-C)
Índice de plasticidad (IP)
15 - 35% en arcillas de la Vega de Granada
Factor de seguridad frente a hundimiento
3.0 (carga estática) / 1.5 (carga sísmica)
Servicios técnicos asociados
01
Campaña de sondeos y ensayos in situ
Ejecutamos sondeos mecánicos a rotación con extracción de testigos, SPT cada metro y toma de muestras inalteradas para laboratorio. Trabajamos con equipos certificados ISO 9001 que cumplen la normativa UNE EN ISO 22475-1.
02
Cálculo de capacidad portante y asientos
A partir de los parámetros geotécnicos obtenidos (cohesión, ángulo de rozamiento, módulo edométrico), determinamos la presión admisible del terreno y los asientos esperables bajo la losa. Incluimos modelización numérica por elementos finitos si el proyecto lo requiere.
03
Informe técnico con recomendaciones constructivas
Redactamos un informe detallado con la estratigrafía del solar, los resultados de laboratorio, el dimensionamiento de la losa y las pautas de ejecución (juntas de hormigonado, curado, espesor mínimo). Todo conforme al CTE y a las condiciones sísmicas de Granada (aceleración básica ab = 0.23 g).
Normativa aplicable
CTE DB SE-C (Cimentaciones) – España 2006, Guía de Cimentaciones en Obras de Carretera – Ministerio de Fomento, UNE 103-600-96 (Determinación del hinchamiento de un suelo en laboratorio), Eurocódigo 7 (EN 1997-1:2004) – Estados límite en cimentaciones superficiales
Preguntas frecuentes
¿Qué diferencia hay entre una losa de cimentación y una zapata corrida en Granada?
La losa de cimentación reparte la carga de toda la estructura sobre una superficie continua, ideal cuando el terreno tiene baja capacidad portante o cuando hay riesgo de asientos diferenciales. La zapata corrida se usa para cargas lineales (muros) y requiere un suelo más homogéneo. En Granada, con frecuentes cambios laterales de terreno, la losa ofrece mayor seguridad frente a movimientos imprevistos.
¿Cuánto cuesta un estudio geotécnico para una losa de cimentación en Granada?
El coste del estudio geotécnico para una losa de cimentación en Granada suele oscilar entre 580 € y 2.500 €, dependiendo de la superficie a investigar, el número de sondeos y los ensayos de laboratorio necesarios. Para una vivienda unifamiliar de 100 m² con dos sondeos y ensayos básicos, el presupuesto ronda los 800-1.200 €. Recomendamos solicitar un presupuesto personalizado.
¿Qué ensayos de laboratorio son imprescindibles para diseñar la losa?
Los ensayos obligatorios incluyen granulometría por tamizado, límites de Atterberg (para identificar plasticidad y potencial expansivo), contenido de humedad natural, densidad seca máxima (Próctor) y resistencia al corte directo o triaxial. En suelos arcillosos de Granada se añade el ensayo de hinchamiento libre (UNE 103-600) para evaluar el riesgo de levantamiento.
¿Puedo construir una losa de cimentación sin estudio geotécnico si el vecino ya lo hizo?
No es recomendable ni legal según el CTE. Cada solar tiene condiciones particulares: rellenos antrópicos, nivel freático variable o bolsadas de arcilla expansiva que pueden diferir a pocos metros. El estudio geotécnico es obligatorio para obtener la licencia de obra en Granada, y su ausencia invalida el seguro decenal de la edificación.
