El CTE DB-SE-C establece la obligatoriedad de un estudio de mecánica de suelos previo a toda edificación en Granada, donde la interacción entre depósitos aluviales del Genil y formaciones margosas del Subbético exige una caracterización detallada. En Granada capital, la variabilidad lateral de los suelos, con potencias de relleno antrópico de hasta 6 m en el casco histórico, hace que un reconocimiento superficial resulte insuficiente. Por ello, combinamos la realización de calicatas exploratorias con ensayos de penetración dinámica para definir el perfil estratigráfico real, y complementamos con un estudio de clasificación de suelos que permite asignar los parámetros resistentes adecuados a cada unidad geotécnica. Solo con un programa de campo adaptado a la geología local se garantiza un diseño de cimentación seguro y ajustado a la normativa.
La variabilidad lateral de suelos en Granada exige un estudio de mecánica de suelos con calicatas y SPT para evitar asientos diferenciales en edificaciones históricas y nuevas promociones.
Metodología y alcance
El desarrollo urbano de Granada, que se expandió desde la colina de la Alhambra hasta la vega del Genil, ha generado una compleja yuxtaposición de terrenos naturales y rellenos antrópicos. Esta evolución histórica implica que cualquier solar en el centro o en los barrios de la Chana o Zaidín pueda presentar desde limos arcillosos de alta plasticidad hasta gravas cementadas del cono aluvial. El estudio de mecánica de suelos debe, por tanto, incluir una campaña de campo que contemple:
Calicatas mecánicas hasta profundidad de rechazo o hasta 4 m para inspección visual y toma de muestras alteradas e inalteradas.
Ensayos de penetración estándar (SPT) con toma de testigo en sondeos a rotación, siguiendo la norma UNE 103-800.
Determinación de humedad natural, límites de Atterberg y granulometría por tamizado en laboratorio.
Además, para obras en la ladera del Albaicín o Sacromonte, donde afloran margas miocenas, es imprescindible evaluar la estabilidad de taludes ante lluvias torrenciales. En zonas de vega con nivel freático alto, incorporamos ensayos de permeabilidad in situ que condicionan el diseño de drenajes y sótanos.

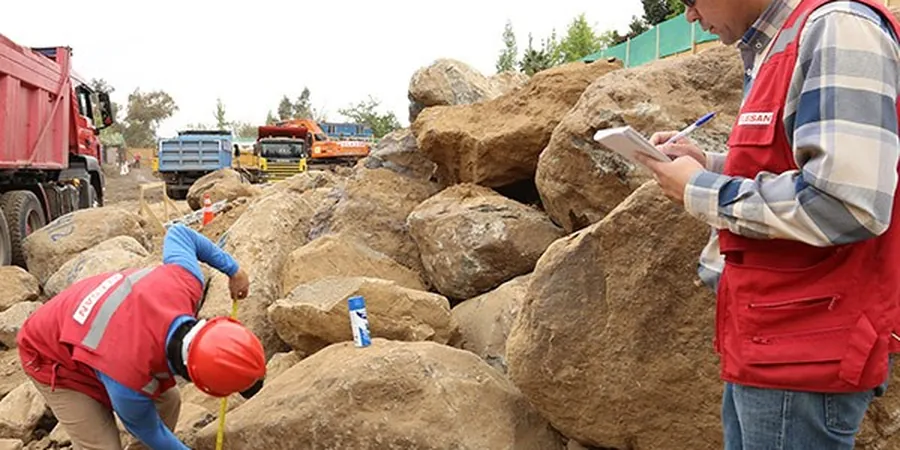

Imagen técnica de referencia — Granada
Consideraciones locales
Granada se sitúa en una zona de actividad sísmica moderada (aceleración básica ab = 0,23 g según NCSE-02), con el último terremoto destructivo en 1884 (magnitud 6,5). Este contexto obliga a que el estudio de mecánica de suelos evalúe el potencial de licuefacción en arenas sueltas del Genil y la amplificación sísmica en depósitos blandos. Ignorar estos factores puede traducirse en asientos diferenciales o colapso de estructuras durante un sismo. Incorporamos un análisis de respuesta sísmica local mediante el método MASW para clasificar el terreno según la norma NCSE-02, y en suelos granulares saturados aplicamos el método de Seed e Idriss (NCEER 2001) para estimar el factor de seguridad frente a licuefacción.
Obligatorio en margas expansivas de la Vega de Granada
Clasificación geotécnica final
Sistema USCS y correlación con N-SPT para capacidad portante
Servicios técnicos asociados
01
Ensayos de penetración dinámica (DPSH)
Perfiles continuos de resistencia en suelos granulares y rellenos antrópicos, ideales para detectar cavidades o heterogeneidades en el subsuelo de Granada.
02
Toma de muestras inalteradas
Extracción con tubo Shelby en sondeos para ensayos de compresión simple y triaxial en laboratorio, asegurando la representatividad del estrato arcilloso o margoso.
03
Análisis de respuesta sísmica
Estimación de la velocidad de ondas S mediante MASW y clasificación del terreno según NCSE-02 para definir el espectro de proyecto en edificaciones.
Normativa aplicable
CTE DB-SE-C (Documento Básico de Seguridad Estructural - Cimientos), NCSE-02 (Norma de Construcción Sismorresistente Española, aceleración básica 0,23 g para Granada), UNE 103-800:1992 (Geotecnia. Ensayo de penetración estándar SPT), UNE 103-402:1998 (Determinación de la resistencia al corte en suelos mediante ensayo triaxial)
Preguntas frecuentes
¿Cuánto cuesta un estudio de mecánica de suelos en Granada?
El rango referencial para un estudio de mecánica de suelos en Granada oscila entre 1.470 y 2.540 euros, dependiendo del número de calicatas, sondeos y ensayos de laboratorio requeridos. Para proyectos de una vivienda unifamiliar puede situarse en la parte baja del rango, mientras que edificaciones plurifamiliares o en laderas requieren mayor alcance.
¿Qué diferencia hay entre una calicata y un sondeo mecánico en el estudio de suelos de Granada?
La calicata permite inspeccionar visualmente el terreno y tomar muestras inalteradas a poca profundidad (hasta 4 m), siendo ideal para detectar rellenos antrópicos en el casco histórico. El sondeo mecánico, en cambio, alcanza mayores profundidades (6-15 m) y permite realizar ensayos SPT cada metro, necesario en la vega del Genil para evaluar la compacidad de arenas y gravas. Ambos se complementan en un estudio completo.
¿Es obligatorio el estudio de mecánica de suelos para rehabilitar un edificio en el Albaicín?
Sí, el CTE DB-SE-C exige un estudio geotécnico en cualquier intervención que afecte a la cimentación o modifique las cargas sobre el terreno, incluso en rehabilitaciones. En el Albaicín, con laderas de margas y posible presencia de cuevas o aljibes históricos, el estudio debe incluir calicatas para identificar huecos y evaluar la estabilidad del talud. Además, la normativa municipal puede exigir un informe de mecánica de suelos para obtener la licencia de obras.
¿Cómo se determina la capacidad portante del suelo a partir del estudio de mecánica de suelos?
La capacidad portante se calcula a partir de los parámetros resistentes obtenidos en laboratorio (cohesión y ángulo de rozamiento en ensayos triaxiales) y correlacionando el índice N-SPT con tablas empíricas de Terzaghi o Meyerhof. En suelos granulares de la vega de Granada se emplean correlaciones de Peck (N-SPT vs. capacidad admisible), mientras que en arcillas y margas se utilizan ensayos de compresión simple. El informe final incluye la tensión admisible recomendada para cada tipo de cimentación.
