En la Vega de Granada, los suelos arcillosos con alta plasticidad presentan bajas velocidades de consolidación. Un edificio de ocho plantas en el Zaidín evidenció asientos diferenciales por la lentitud del drenaje natural. La instalación de drenes verticales prefabricados acelera la disipación de presión de poros. Es una técnica decisiva cuando los plazos de obra no admiten esperar meses. El diseño requiere conocer la permeabilidad horizontal del estrato y la distancia entre drenes. Antes de definir la malla, se realiza un ensayo SPT para correlacionar la resistencia con la compresibilidad del terreno. Sin ese dato, el espaciamiento puede quedar sobredimensionado.
La consolidación primaria en arcillas de Granada pasa de meses a semanas con drenes verticales bien diseñados.
Metodología y alcance
La precipitación media en Granada ronda los 350 mm anuales, pero los episodios torrenciales en otoño saturan el manto freático. Los drenes verticales prefabricados trabajan en esa ventana crítica. Su instalación a profundidades de 10 a 25 metros permite que el agua intersticial fluya hacia una capa de drenaje horizontal. La consolidación primaria pasa de meses a semanas. El espaciamiento típico en la Vega es de 1,5 a 2,5 metros en retícula cuadrada. Cada pozo de drenaje se sella en cabeza con un geotextil separador. Complementamos el diseño con un estudio de permeabilidad en campo para calibrar el coeficiente de consolidación horizontal. La instrumentación con asentómetros confirma la evolución real.

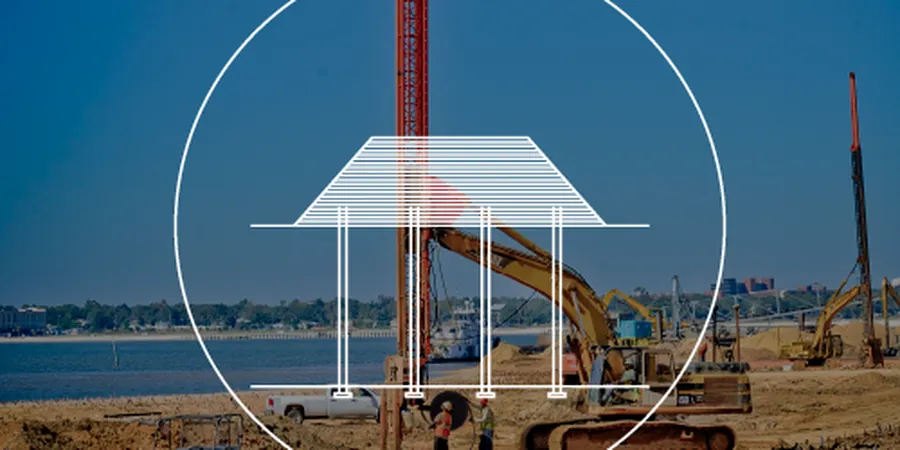

Imagen técnica de referencia — Granada
Consideraciones locales
El Eurocódigo 7 (EN 1997-1:2004) exige verificar los asientos admisibles en cimentaciones superficiales sobre suelos blandos. En Granada, la combinación de arcillas expansivas en la Vega y niveles freáticos fluctuantes en la Costa incrementa el riesgo de asientos diferenciales no controlados. Si los drenes verticales no se diseñan con la separación correcta, la consolidación puede ser incompleta y generar fisuras en la estructura. También hay que prever el taponamiento del geotextil por partículas finas. Un diseño robusto incluye un factor de seguridad mínimo de 1,5 en el grado de consolidación requerido.
Sondeos mecánicos con ensayos SPT y extracción de muestras inalteradas para determinar la compressibilidad y permeabilidad del estrato arcilloso.
02
Diseño de la malla de drenes
Cálculo del espaciamiento óptimo, diámetro y profundidad de los drenes según la carga de precarga y el tiempo de consolidación exigido.
03
Instalación y control de calidad
Supervisión de la hinca del mandril, verificación de la continuidad del dren y sellado del cabezal con geotextil filtrante.
04
Monitoreo de asientos
Instalación de asentómetros y piezómetros para seguir la evolución de la consolidación y ajustar la precarga si es necesario.
Normativa aplicable
Eurocódigo 7 (EN 1997-1:2004) - Cimentaciones y tratamientos del terreno, UNE 103-600:1996 - Ensayos de consolidación en suelos, UNE 103 - Instalación y monitoreo de drenes verticales prefabricados, FHWA-HI-99-025 - Manual de diseño de drenes verticales
Preguntas frecuentes
¿Qué ventaja tienen los drenes verticales prefabricados frente a la precarga simple en Granada?
La precarga simple sin drenes en arcillas de baja permeabilidad puede tardar más de un año en alcanzar el 90 % de consolidación. Con drenes verticales, ese tiempo se reduce a 4-12 semanas, lo que acelera el inicio de la cimentación.
¿En qué tipos de suelo de Granada es recomendable esta técnica?
Es especialmente útil en las arcillas limosas de la Vega y en los limos arcillosos de la Costa Tropical. No se recomienda en suelos granulares ni en turbas orgánicas sin un estudio específico de filtración.
¿Cuál es el rango de precio del diseño e instalación de drenes verticales en Granada?
El rango referencial para un proyecto típico de 500 a 2000 metros cuadrados se sitúa entre 480 y 1.360 euros, dependiendo de la profundidad media, la densidad de la malla y la accesibilidad del terreno. Solicite presupuesto personalizado.
¿Qué normativa regula el diseño de drenes verticales en España?
El Eurocódigo 7 (EN 1997-1:2004) es la referencia principal para el cálculo de asientos y consolidación. Además, se aplica la UNE 103-600 para ensayos de consolidación y la UNE 103 para la instalación de drenes prefabricados.
¿Cómo se evita el taponamiento del dren por finos en suelos arcillosos?
Se utiliza un geotextil no tejido con abertura de poro (AOS) entre 0,15 y 0,30 mm, y se sella el cabezal con una capa de grava limpia. El diseño hidráulico incluye un gradiente de flujo que minimice la migración de partículas.
