El geófono de 4,5 Hz se clava en el aluvión de la Vega de Granada mientras el martillo instrumentado golpea la placa metálica. Cada impacto genera ondas de corte que viajan hasta 30 metros de profundidad. El equipo registra las velocidades de propagación en tiempo real. Así arranca un análisis de respuesta sísmica del sitio en Granada, técnica que mide cómo el suelo amplifica o atenúa el movimiento del terreno. Los datos se procesan con inversión multicanal (MASW) para obtener perfiles de VS30. Antes de interpretar los resultados, el laboratorio verifica la calibración de los sensores según procedimientos internos. La normativa española NCSE-02 exige conocer la aceleración sísmica de cálculo. En Granada, con su cercanía a la falla de la Sierra Nevada, este estudio es imprescindible para cualquier edificación de más de seis plantas.
El suelo de la Vega de Granada puede amplificar ondas sísmicas hasta 2,5 veces respecto al basamento rocoso, según estudios de la Universidad de Granada.
Metodología y alcance
Un proyecto de 14 viviendas en el barrio de Zaidín obligó a evaluar la respuesta sísmica de un terreno arcilloso sobre sustrato calcáreo. El análisis combinó ensayos MASW y cimentaciones sísmicas para verificar que el diseño resistiera un sismo de magnitud 6,5 con epicentro a 15 km. La metodología incluyó modelado unidimensional de propagación de ondas (programa SHAKE) y comparación con registros históricos de la estación sísmica de Granada. También se realizó microzonificación sísmica para delimitar zonas de amplificación diferencial dentro de la misma parcela. Los resultados permitieron al ingeniero estructural ajustar los periodos fundamentales del edificio y evitar resonancia con el depósito de suelo blando. El informe final clasificó el sitio como clase C según NEHRP (suelo denso), lo que redujo el factor de amplificación de diseño.

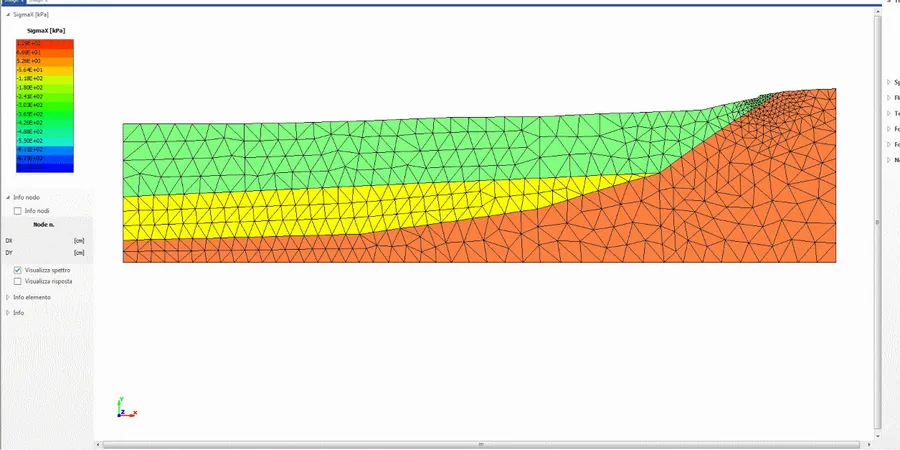

Imagen técnica de referencia — Granada
Consideraciones locales
La Vega de Granada, formada por sedimentos cuaternarios de hasta 50 m de espesor, presenta un riesgo sísmico alto con aceleraciones máximas esperadas de 0.24g. Los suelos blandos tipo arcillas y limos de baja plasticidad pueden licuarse durante un evento sísmico si el nivel freático está a menos de 5 m. Por eso, el análisis de respuesta sísmica del sitio en Granada evalúa también la degradación del módulo de corte con la deformación (curvas G/gamma). Ignorar este fenómeno multiplica los daños estructurales en edificaciones rígidas. La experiencia en Granada muestra que las construcciones sobre rellenos antrópicos o suelos orgánicos presentan amplificaciones de hasta 3 veces, con riesgo de colapso en muros de carga no confinados.
Adquisición multicanal con 24 geófonos y fuente de impacto. Se obtienen perfiles unidimensionales de VS30 y mapas bidimensionales de velocidad para clasificar el sitio según NEHRP. Ideal para terrenos con accesibilidad limitada en la Alhambra o el Sacromonte.
02
Modelado de respuesta unidimensional (1D)
Normativa aplicable
NCSE-02 (Norma de Construcción Sismorresistente Española), NEHRP Recommended Seismic Provisions (FEMA P-1050), UNE 103805/D4428M-18 (MASW), Eurocódigo 8 (EN 1998-1:2004)
Preguntas frecuentes
¿Cuál es el costo de un análisis de respuesta sísmica del sitio en Granada?
El rango referencial para un estudio completo con MASW y modelado 1D en Granada oscila entre 650 y 2.290 euros, dependiendo del número de perfiles y la profundidad requerida. Incluye informe con clasificación NEHRP y espectros de diseño.
¿Qué profundidad alcanza el perfil de ondas de corte?
Con el arreglo MASW de 24 geófonos y espaciamiento de 2 m, se alcanzan profundidades típicas de 30 a 40 m. En la Vega de Granada, donde el basamento está a 30-50 m, es suficiente para cubrir el espesor del depósito aluvial y definir la clase de sitio.
¿Es obligatorio este estudio en Granada según la normativa?
La NCSE-02 exige un estudio de respuesta sísmica para edificios de más de 6 plantas o aquellos ubicados en zonas de aceleración sísmica básica mayor a 0.16g. Granada está en zona de 0.24g, por lo que aplica a la mayoría de las construcciones de altura media y alta.
¿Qué diferencia hay entre VS30 y frecuencia fundamental del sitio?
VS30 es la velocidad media de ondas de corte en los primeros 30 m, usada para clasificar el terreno según NEHRP (clases A a F). La frecuencia fundamental es el periodo natural del depósito de suelo, que depende del espesor y la rigidez. Ambos parámetros se calculan en el análisis de respuesta sísmica.
¿Cómo afecta la licuefacción al análisis de respuesta sísmica?
La licuefacción aumenta la presión de poros y reduce drásticamente la rigidez del suelo, lo que cambia la respuesta sísmica. El estudio incluye evaluación de licuefacción mediante métodos de Youd-Idriss (2001) basados en SPT y CPT, y modela la degradación de rigidez post-licuefacción si es necesaria.
