En una obra de ampliación del Metro de Granada, el equipo geotécnico se enfrentó a la necesidad de caracterizar la resistencia de los depósitos aluviales del Genil. La respuesta fue el ensayo triaxial, ejecutado sobre muestras inalteradas extraídas con sacatestigos. Este ensayo reproduce en laboratorio las condiciones de esfuerzo que el suelo experimentará bajo carga, ya sea en cimentaciones profundas o en terraplenes. En Granada, donde el sustrato combina limos arcillosos con gravas cementadas, conocer la cohesión y el ángulo de fricción resulta indispensable para dimensionar estructuras seguras. La experiencia del equipo local, acumulada en más de una década de estudios en la Vega de Granada, permite interpretar cada curva tensión-deformación con criterio ingenieril.
El ensayo triaxial reproduce en laboratorio las condiciones reales de esfuerzo que el suelo experimentará bajo la carga de la estructura proyectada en Granada.
Metodología y alcance
Un error recurrente en proyectos de Granada es asumir parámetros de resistencia de tablas bibliográficas sin verificación local. El ensayo triaxial elimina esa incertidumbre al medir directamente la envolvente de falla del material. Se aplican tres fases: saturación, consolidación y corte, con control de drenaje según el tipo de obra. Para cimentaciones superficiales se usa el triaxial consolidado-drenado (CD), mientras que en taludes se prefiere el consolidado-no drenado (CU) con medición de presión de poros. Complementamos este análisis con ensayos de compresión simple en suelos cohesivos para obtener una primera aproximación rápida de la resistencia. Los resultados del triaxial alimentan directamente modelos numéricos de estabilidad y asentamientos.

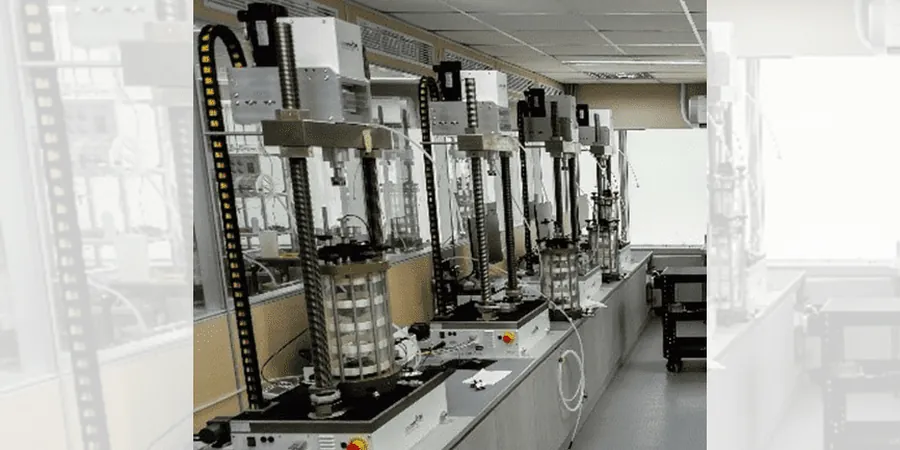

Imagen técnica de referencia — Granada
Consideraciones locales
La norma UNE-EN 1997-1 (Eurocódigo 7) exige que los parámetros de resistencia se determinen mediante ensayos de laboratorio representativos. En Granada, donde el nivel freático es somero en muchas zonas del área metropolitana, un triaxial mal ejecutado o con muestras disturbadas puede subestimar la resistencia al corte hasta en un 30 %. Esto incrementa el riesgo de falla por capacidad de carga en cimentaciones o de deslizamiento en muros de contención. La acreditación ISO 17025 del laboratorio garantiza que cada etapa del ensayo —desde la talla de la probeta hasta la interpretación de la rotura— sigue protocolos auditables.
Cohesión (c'), ángulo de fricción (φ'), módulo de Young (E)
Normativa aplicable
UNE 103402, D4767-11, D7181-11
Servicios técnicos asociados
01
Triaxial UU (no consolidado-no drenado)
Ensayo rápido sobre muestras inalteradas de suelos cohesivos. Aplicado en control de calidad de terraplenes y en evaluación de resistencia al corte en condiciones no drenadas típicas de suelos arcillosos de la Vega de Granada.
02
Triaxial CU con medición de presión de poros
Ensayo consolidado-no drenado que permite obtener parámetros efectivos (c', φ') y la curva de generación de presión de poros. Recomendado para análisis de estabilidad de taludes y cimentaciones en suelos saturados del área metropolitana de Granada.
Normativa aplicable
UNE 103402: Ensayo triaxial no consolidado-no drenado (UU) en suelos cohesivos, UNE 103402: Ensayo triaxial consolidado-no drenado (CU) con medición de presión de poros, UNE 103: Ensayo triaxial consolidado-drenado (CD) para parámetros efectivos, UNE-EN 1997-1:2004 (Eurocódigo 7): Cálculo geotécnico — requisitos de resistencia
Preguntas frecuentes
¿Cuál es la diferencia entre triaxial UU y CU?
El triaxial UU (no consolidado-no drenado) mide la resistencia al corte en condiciones rápidas, sin permitir drenaje ni consolidación. Se usa en suelos arcillosos saturados donde la carga se aplica rápidamente. El triaxial CU (consolidado-no drenado) primero consolida la muestra bajo presión de confinamiento y luego la corta sin drenaje, midiendo la presión de poros. Esto permite obtener parámetros efectivos (c', φ') necesarios para análisis de estabilidad a largo plazo.
¿Qué tipo de muestra se necesita para el ensayo triaxial?
Se requieren muestras inalteradas, generalmente extraídas con sacatestigos de pared delgada (tubos Shelby) o mediante talla directa en calicatas. La probeta debe tener una relación altura/diámetro de 2:1, con dimensiones típicas de 50 mm de diámetro por 100 mm de altura. Es fundamental que la muestra conserve su humedad natural y estructura original para que los resultados sean representativos del terreno en Granada.
¿Cuánto cuesta un ensayo triaxial en Granada?
El costo referencial para un ensayo triaxial completo (incluyendo talla de probeta, ejecución del ensayo en tres fases e informe técnico) se sitúa entre 1.130 y 1.630 euros, dependiendo del tipo de ensayo (UU, CU o CD) y del número de probetas ensayadas. Se recomienda solicitar cotización específica según el alcance del proyecto.
