El crecimiento urbano de Granada durante las últimas décadas ha transformado extensas áreas de la vega en zonas residenciales e industriales, con un incremento notable del tráfico y las cargas sobre las vías antiguas. Muchas de esas carreteras se construyeron sobre suelos aluviales del río Genil y arroyos tributarios, donde la variabilidad del terreno es considerable. En este contexto, la evaluación de pavimentos existentes en Granada se ha vuelto una necesidad recurrente: conocer el estado estructural de la capa de rodadura, la base y la subrasante antes de cualquier intervención. Combinamos esta diagnosis con un estudio de subrasante vial para caracterizar la capacidad de soporte del terreno natural y definir espesores de refuerzo.
La evaluación estructural del firme con deflectometría y CBR evita sobredimensionamientos, ahorrando hasta un 30 % en rehabilitaciones viales.
Metodología y alcance
La norma española de carreteras (PG-3, 2002 y actualizaciones) establece criterios claros para la auscultación de firmes, y en Granada su aplicación es especialmente relevante por la presencia de suelos arcillosos expansivos en la zona del Valle y suelos granulares en las terrazas del Genil. Nuestra evaluación de pavimentos existentes en Granada incluye la medición de deflexiones con deflectómetro de impacto (FWD), extracción de testigos y ensayos de laboratorio para determinar módulos resilientes. También realizamos ensayos CBR sobre muestras recompactadas de la subrasante, lo que permite calibrar los modelos de deterioro y planificar refuerzos con precisión, evitando sobredimensionamientos costosos.

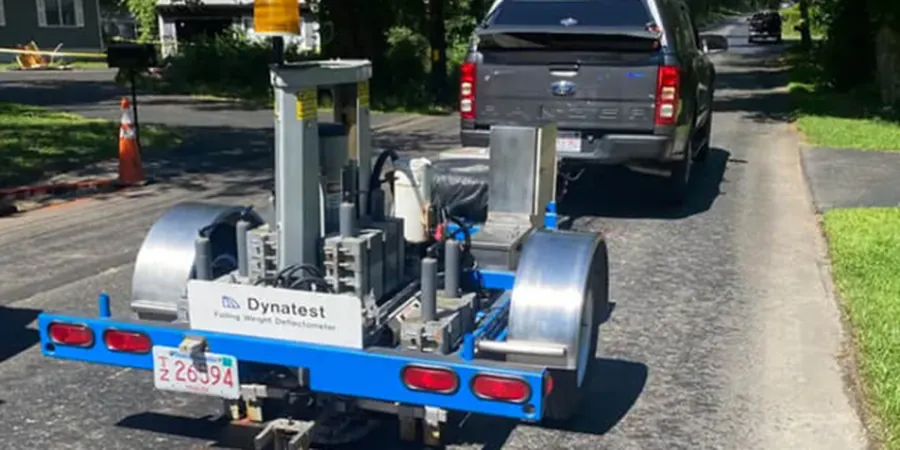

Imagen técnica de referencia — Granada
Consideraciones locales
Un error habitual que observamos en constructoras locales es confiar solo en la inspección visual del pavimento y decidir fresados o recapados sin datos estructurales. En Granada, donde los cambios litológicos pueden ocurrir en pocos metros —de limos arcillosos a graves cementadas—, esa aproximación lleva a fracasos: aparecen grietas reflejadas a los pocos meses o la capa de refuerzo se fisura por un módulo mal estimado. La evaluación de pavimentos existentes en Granada debe incluir al menos una campaña de deflectometría y calicatas para muestreo; de lo contrario, el coste de las reparaciones prematuras supera con creces la inversión en estudios previos.
Medición de deflexiones con deflectómetro de impacto (FWD) cada 20-50 m en tramos representativos. Determinación del módulo de la subrasante y de las capas del firme mediante retrocálculo. Ideal para carreteras convencionales y vías urbanas en Granada.
02
Calicatas y ensayos de laboratorio
Excavación de calicatas hasta 1,5 m de profundidad para extraer muestras representativas de cada capa del firme. Ensayos de CBR, granulometría, límites de Atterberg y Proctor modificado para caracterizar la subrasante y definir espesores de refuerzo según PG-3.
Normativa aplicable
PG-3 (Pliego de Prescripciones Técnicas Generales para Obras de Carreteras, 2002), UNE 103-502 (Ensayo de carga con placa), UNE 103 (Deflectómetro de impacto), NLT 356/87 (Extracción de testigos de firmes)
Preguntas frecuentes
¿Cuánto cuesta una evaluación de pavimentos existentes en Granada?
El coste referencial para una campaña completa en Granada oscila entre los 590 € y los 2.220 €, dependiendo de la longitud del tramo, el número de puntos de deflectometría y las calicatas necesarias. Se incluye informe técnico con recomendaciones de refuerzo.
¿Qué normativa se aplica para la evaluación de firmes en España?
Se aplica principalmente el PG-3 (2002) en su articulado sobre firmes, complementado por la norma UNE 103-502 para ensayos de placa de carga y la UNE 103 para deflectometría con FWD. En Granada se considera además la experiencia local sobre suelos expansivos.
¿En qué casos es necesaria una evaluación de pavimentos existentes?
Es imprescindible antes de cualquier rehabilitación o refuerzo de firmes, especialmente cuando se prevé un cambio de uso (más tráfico pesado) o cuando aparecen grietas prematuras. También es recomendable en vías urbanas de Granada con más de 15 años sin intervención.
¿Qué diferencia hay entre la deflectometría FWD y el ensayo de placa de carga?
El FWD mide la deflexión del firme completo bajo una carga impulsiva simulando el paso de un camión, y permite retrocalcular módulos de cada capa. El ensayo de placa de carga (UNE 103-502) mide solo la capacidad de soporte de la subrasante en un punto. Ambos son complementarios en una evaluación completa.
