La normativa sísmica española (NCSE-02) exige caracterizar la velocidad de ondas de corte en los primeros 30 metros para clasificar el tipo de suelo en Granada, una ciudad con sismicidad histórica relevante. El método MASW (Multichannel Analysis of Surface Waves) permite obtener perfiles continuos de VS30 sin necesidad de perforaciones, combinando rapidez y precisión. En Granada, donde la geología alterna depósitos aluviales del río Genil con formaciones calcáreas de la Vega, esta técnica es clave para diferenciar suelos tipo C (densos) de tipo B (roca blanda) y ajustar el espectro de diseño. El equipo técnico realiza adquisición con geófonos de 4.5 Hz y procesa las curvas de dispersión mediante inversión, entregando un informe que cumple con los requisitos de la Dirección General de Arquitectura.
Un perfil MASW bien ejecutado puede reducir hasta un 30% la incertidumbre en la respuesta sísmica del terreno en Granada.
Metodología y alcance
Los suelos granadinos presentan una heterogeneidad marcada: en el centro histórico predominan limos y arcillas compactas con VS30 entre 250 y 400 m/s, mientras que en la zona norte, cerca del Parque de las Ciencias, afloran margas más rígidas con velocidades superiores a 500 m/s. Para proyectos en el barrio del Realejo o el Zaidín, donde el espesor del aluvial puede alcanzar 15-20 metros, es habitual complementar el MASW con un estudio de microtremores (HVSR) para identificar frecuencias de resonancia del depósito. El procedimiento de campo sigue estos pasos:
Despliegue de 24 o 48 canales con separación de 2-5 metros según la profundidad objetivo.
Generación de ondas superficiales con martillo o fuente sísmica.
Procesamiento en dominio f-k o transformada tau-p para obtener la curva de dispersión.
Inversión multicapa para modelo 1D de VS con espesores variables.
Cada informe incluye el perfil de velocidad, la clasificación del sitio (A, B, C, D o E según ASCE 7-16) y el valor VS30 representativo para el cálculo del factor de amplificación.

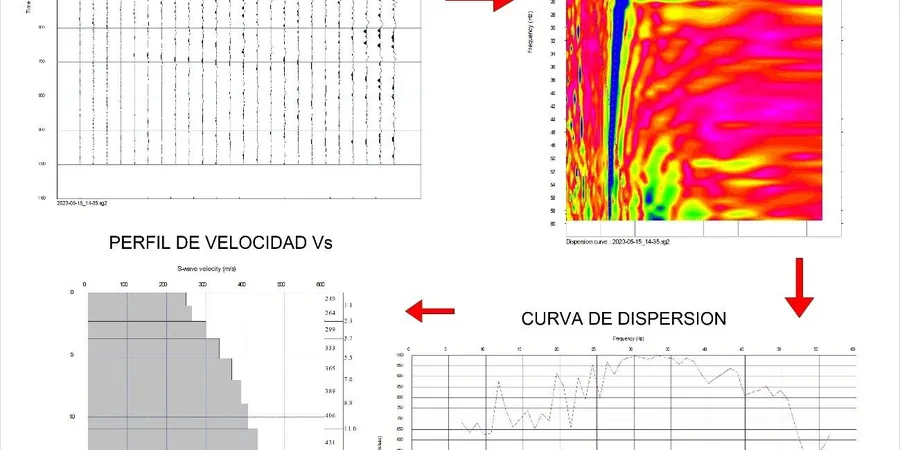

Imagen técnica de referencia — Granada
Consideraciones locales
Granada registró su último terremoto significativo en 1884 (magnitud 6.5), con intensidad VIII-IX en la escala Mercalli, y estudios recientes del Instituto Geográfico Nacional señalan una aceleración sísmica básica de 0.24g para la ciudad. Sin una caracterización precisa de VS30, el diseñador estructural puede subestimar el periodo predominante del suelo, llevando a una amplificación resonante con edificios de 4-8 plantas, muy comunes en el centro. El MASW permite detectar capas blandas superficiales que, aunque no se reflejen en el SPT, incrementan la demanda sísmica; por eso, en Granada se recomienda ejecutar este ensayo antes de definir el coeficiente de amplificación del terreno en cualquier proyecto de nueva planta o rehabilitación estructural.
Despliegue de 24 o 48 geófonos con separación optimizada según la profundidad y el tipo de suelo. Generación de ondas con martillo de 10 kg o fuente mecánica, registro digital con sismógrafo de 24 bits y control de calidad en tiempo real para garantizar la relación señal/ruido.
02
Procesamiento e inversión de curvas de dispersión
Aplicación de transformada f-k y análisis de modos fundamentales y superiores. Inversión multicapa con algoritmo de vecindario (neighborhood algorithm) para obtener el modelo 1D de velocidad de ondas de corte con espesores variables. Se entregan perfiles de VS en profundidad.
03
Informe geotécnico-sísmico con VS30
Documento técnico que incluye el perfil de VS30, la clasificación del sitio según NCSE-02 y ASCE 7-16, el espectro de respuesta elástico y recomendaciones para el factor de amplificación sísmica. Válido para proyectos de edificación, obra civil y licencias municipales en Granada.
Normativa aplicable
NCSE-02 (Norma de Construcción Sismorresistente Española), ASCE 7-16 (Tabla 20.3-1 Clasificación del sitio), UNE 103805/D4428M-14 (Crosshole seismic testing)
Preguntas frecuentes
¿Qué diferencia hay entre MASW y el ensayo crosshole en Granada?
El crosshole requiere dos o más sondeos perforados y mide ondas de corte entre ellos con gran precisión puntual, pero es más costoso y lento. El MASW, en cambio, se realiza desde superficie con geófonos en línea, sin perforación, y proporciona un perfil continuo de VS30 a lo largo de decenas de metros. En Granada, donde los suelos aluviales pueden ser heterogéneos lateralmente, el MASW ofrece una mejor cobertura espacial por metro lineal de inversión.
¿Cuánto tiempo dura un estudio MASW/VS30 en Granada?
La adquisición en campo para un perfil de 47 metros (24 geófonos separados 2 m) toma entre 1.5 y 3 horas, incluyendo el montaje, el registro de 5-10 golpes por punto y el desmontaje. El procesamiento e inversión requieren 1-2 días adicionales, dependiendo de la complejidad del perfil y la necesidad de modelar modos superiores. En proyectos urgentes se puede entregar informe preliminar en 48 horas.
¿En qué tipo de proyectos es obligatorio el VS30 en Granada?
La NCSE-02 exige clasificar el tipo de terreno para cualquier edificio de importancia normal o especial (hospitales, centros educativos, puentes) en zonas de sismicidad moderada-alta como Granada. El VS30 se utiliza para definir el coeficiente de amplificación del terreno (S) y el periodo característico del espectro. También es recomendable en rehabilitaciones de edificios históricos del Albaicín o el Realejo, donde el suelo puede tener capas blandas que amplifiquen el movimiento.
¿Qué precisión tiene el MASW para determinar VS30 en suelos granadinos?
En suelos con contraste de impedancias moderado (VS30 entre 250 y 500 m/s), típicos de la Vega de Granada, la incertidumbre del MASW se sitúa entre ±10% y ±15%. En zonas con capas muy blandas sobre roca dura (VS30 < 200 m/s), la incertidumbre puede aumentar a ±20% debido al atrapamiento de energía superficial. Se recomienda calibrar con un punto de ensayo SPT o un crosshole en perfiles críticos para reducir la incertidumbre a ±8%.
